CAZF-W130A称重传感器

  • CAZF-W130A称重传感器

产品名称:称重传感器剪切梁式称重传感器悬臂梁式称重传感器
产品型号:CAZF-W186
特点与用途:
合金钢材质

  • 精度高
  • 一端固定,一端受力
  • 适用于各称重、测力系统

技术参数:

量程(Capacity):50、100、200、300、500KG,1、2、3、5、10T
综合误差 Total error 0.03%F.S 输入阻抗 Input resistance 350±20Ω
灵敏度 Rated output 2.0±10%mV/V 输出阻抗 Output resistance 350±5Ω
非线性 Non-linearity 0.03%F.S 工作温度范围 Operation Temp range -20~80℃
重复性 Repeat ability 0.03%F.S 温度补偿范围 Compensated temp range -10~60℃
蠕变(30min) Creep 0.03%F.S 零点温度漂移Temperature effect on zero 0.02%F.S./10℃
滞后 Hysteresis 0.03%F.S 灵敏度温度漂移Temperature effect on out 0.02%F.S./10℃
激励电压 Excitation recommend 5-10VDC 安全超载 Safe Load Limit 150%F.S
电缆尺寸 Cable Size φ5 x 3000mm 极限超载 Ultimate overload 200%F.S


外形尺寸:

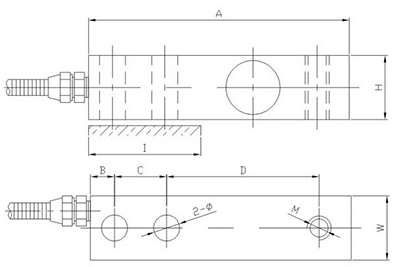

剪切梁式称重传感器CAZF-W130A外形尺寸图
剪切梁式称重传感器CAZF-W130A尺寸对照图


受力方式:
剪切梁式称重传感器CAZF-W130A受力方式图

接线方式:
剪切梁式称重传感器CAZF-W130A接线方式图
